Abstract
Pe baza datelor de calcul reale de inginerie, această lucrare prezintă o{0}}analiza aprofundată a parametrilor tehnici și a caracteristicilor de performanță a trei sisteme tipice de vehicule cu ghidaj feroviar (RGV): -viteză mare,-viteză standard și configurații de sarcină grea-. Prin evaluarea cantitativă a comportamentului cinematic, a eficienței operaționale și a cererii de putere, acest studiu oferă o referință tehnică profesională pentru selecția RGV, optimizarea configurației și evaluarea performanței în sistemele logistice de producție.
1. Introducere: Poziționarea tehnică a sistemelor RGV în logistica modernă a producției
Vehiculele feroviare-Guided Vehicles (RGV), ca echipamente de bază-de manipulare a materialelor în sistemele logistice automate, determină direct eficiența generală a sistemului și viteza de răspuns. În contextul producției inteligente, sistemele RGV au evoluat de la instrumente de transport cu o singură funcție-la sisteme electromecanice complexe care integrează poziționare precisă, programare inteligentă și monitorizare a stării.
Evaluarea performanței sistemelor RGV trebuie să se bazeze pe calcule științifice și cantitative. Indicatorii tehnici cheie includ:
Performanță cinematică: viteză, accelerație, timp de accelerare/decelerare și distanță
Eficiență operațională: un singur-ciclu și debit orar
Parametri structurali: cursa de transfer, distanța dintre rafturi și lungimea de funcționare
Performanța de control: precizia poziționării și timpul de răspuns la comunicare
Performanța puterii: puterea motorului și capacitatea de încărcare
Pe baza datelor de calcul reale de inginerie, această lucrare realizează o analiză tehnică cuprinzătoare a trei configurații reprezentative RGV.
2. Parametrii tehnici de bază ai trei configurații tipice RGV
Prin analiza sistematică a datelor de inginerie, sunt identificate trei configurații RGV reprezentative cu caracteristici semnificativ diferite, fiecare potrivită pentru scenarii de aplicare specifice.
2.1 RGV-de mare viteză (Configurație A)
Scenarii de aplicare:
Depozite automate și linii de producție care necesită viteză mare de răspuns și cicluri scurte de funcționare, cum ar fi industria electronică și industria farmaceutică.
| Parametru | Valoare | Unitate | Observații |
|---|---|---|---|
| Viteza de deplasare | 160 | m/min | Echivalent cu 2,67 m/s |
| Viteza transportorului | 30 | m/min | Echivalent cu 0,5 m/s |
| Accelerarea deplasării | 0.5 | m/s² | Accel/decel simetric |
| Accelerația transportorului | 0.5 | m/s² | Accel/decel simetric |
| Cursa de transfer | 1.4 | m | Distanța de transfer al încărcăturii |
| Distanța între rafturi | 1.45 | m | Distanța dintre unitățile de lucru |
| Timp de poziționare | 2 | s | Poziționare de precizie |
| Timp de comunicare | 3 | s | Interacțiunea cu controlerul |
| Timp transportor | 7 | s | Transport auxiliar |
| Sarcina tipică | 300 | kg |
2.2 Standard-viteză RGV (Configurație B)
Scenarii de aplicare:
Sisteme logistice cu volum de lucru moderat și sensibilitate ridicată la costuri, cum ar fi producția generală de mașini și prelucrarea alimentelor.
| Parametru | Valoare | Unitate | Observații |
|---|---|---|---|
| Viteza de deplasare | 80 | m/min | Echivalent cu 1,33 m/s |
| Viteza transportorului | 12 | m/min | Echivalent cu 0,2 m/s |
| Accelerarea deplasării | 0.5 | m/s² | La fel ca Config. O |
| Accelerația transportorului | 0.5 | m/s² | La fel ca Config. O |
| Cursa de transfer | 1.55 | m | Puțin mai lung |
| Timp de poziționare | 2 | s | La fel ca Config. O |
| Timp de comunicare | 3 | s | La fel ca Config. O |
| Timp transportor | 7 | s | La fel ca Config. O |
| Sarcina tipică | 300 | kg |

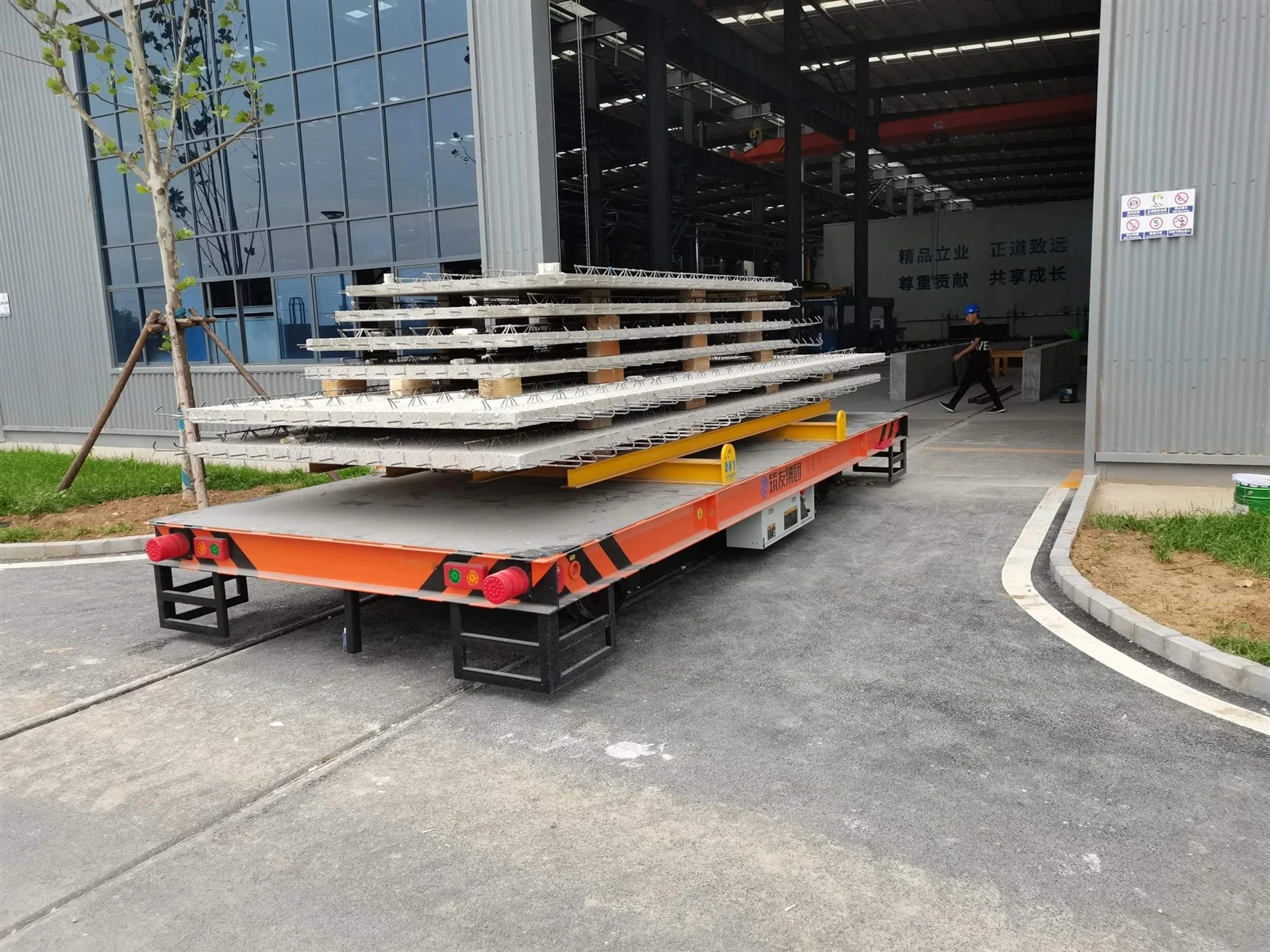

2.3 RGV de sarcină grea-(Configurația C)
Scenarii de aplicare:
Manipularea materialelor grele în producția de automobile, mașini grele și depozite mari-de componente.
| Parametru | Valoare | Unitate | Observații |
|---|---|---|---|
| Viteza de deplasare | 120 | m/min | Echivalent cu 2,00 m/s |
| Viteza transportorului | 30 | m/min | Echivalent cu 0,5 m/s |
| Accelerarea deplasării | 0.5 | m/s² | Optimizat pentru încărcare |
| Accelerația transportorului | 0.4 | m/s² | Protecția încărcăturii |
| Capacitate de încărcare | 700 | kg | Design cu sarcină mare{0} |
| Distanța de transport | 30 | m | Distanţă lungă{0} |
| Cursa de transfer | 1.9–11.7 | m | Cursă variabilă |
| Timp de poziționare | 2 | s | Precizie ridicată |
| Timp de comunicare | 1 | s | Protocol optimizat |
| Timp transportor | 7 | s |
3. Calculele parametrilor cheie și compararea performanței
3.1 Performanță cinematică: viteză, accelerație și timp
Performanța cinematică este baza pentru evaluarea răspunsului dinamic al unui sistem RGV.
Timp de accelerare până la viteza maximă:
t_a=V_max / a
Distanța de accelerare până la viteza maximă:
S_a=V_max^2 / (2 * a)
Pentru accelerația și decelerația simetrică, distanța totală de deplasare și timpul total al unui ciclu complet accelerație-viteză constantă-decelerare trebuie calculate pe segmente pe baza relației dintre distanța reală de parcurs L și 2 * S_a.
Comparația parametrilor cinematici:
| Parametru | Config. O | Config. B | Config. C |
|---|---|---|---|
| Viteza maximă de deplasare (m/s) | 2.67 | 1.33 | 2.00 |
| Accelerația de deplasare (m/s²) | 0.5 | 0.5 | 0.5 |
| Timp până la viteza maximă (s) | 5.33 | 2.66 | 4.00 |
| Distanța până la viteza maximă (m) | 7.11 | 1.77 | 4.00 |
| Viteza maximă a transportorului (m/s) | 0.50 | 0.20 | 0.50 |
| Accelerația transportorului (m/s²) | 0.5 | 0.5 | 0.4 |
Analiză:
Distanța de accelerație a configurației A (7,11 m) este semnificativ mai mare decât a configurației B (1,77 m). În operațiuni pe distanță scurtă-(de exemplu, mai puțin de 15 m), este posibil ca configurația A să nu atingă viteza maximă, limitându-și avantajul de-viteză mare. Configurația C se află între cele două, dar trebuie să ia în considerare efectele-încărcării grele asupra profilurilor reale de accelerație.
3.2 Eficiență operațională: Analiza timpului de ciclu
Timpul de funcționare cu un singur-ciclu este indicatorul de bază al eficienței RGV.
Model simplificat de timp de ciclu:
T_cycle=T_travel_OA + T_load + T_travel_AB + T_unload + T_travel_BO
Unde timpul de călătorie depinde de distanță, viteză și accelerație, iar timpul de încărcare/descărcare include poziționarea, comunicarea și transportul.
Estimarea timpului fix de funcționare:
Configurațiile A și B:
T_fix ≈ 2 s + 3 s + 7 s=12 s
Configurația C:
T_fix ≈ 2 s + 1 s + 7 s=10 s
Exemplu de calcul (L1=20 m, L2=15 m):
Configurația A: aproximativ 75 s
Configurația B: aproximativ 95 s
Configurația C: aproximativ 82 s
Debit orar teoretic:
Q_hour=3600 / T_cycle
Configurația A: ~48 cicluri/oră
Configurația B: ~38 cicluri/oră
Configurație C: ~44 cicluri/oră
Concluzie:
Pentru operațiunile la distanță medie-, configurația de-înaltă viteză realizează cel mai scurt timp de ciclu și cel mai mare debit. Urmează configurația grea-datorită vitezei relativ mari și timpului de funcționare fix redus, în timp ce configurația standard oferă o eficiență mai mică, dar avantaje mai bune de cost.
3.3 Performanța puterii: Estimarea cererii de putere
Cererea de putere a motorului este determinată în principal de accelerația inerțială, rezistența la frecare și rezistența la pantă (dacă există). Estimarea inițială se concentrează pe puterea de accelerație.
Estimarea puterii maxime în timpul accelerației:
P_max ≈ ( (M_total * a + F_friction) * V_max ) / eta
Unde:
M_total este masa totală (vehicul + sarcină),
a este accelerația,
F_frecare este forța de frecare estimată,
V_max este viteza maximă,
eta este randamentul transmisiei (presupus 0,8).
Comparație estimată:
| Config. | Vehicul (kg) | Sarcina (kg) | Total (kg) | Viteza maxima (m/s) | Accel. (m/s²) | Putere (kW) |
|---|---|---|---|---|---|---|
| A | 300 | 300 | 600 | 2.67 | 0.5 | ~2.5 |
| B | 280 | 300 | 580 | 1.33 | 0.5 | ~1.2 |
| C | 800 | 700 | 1500 | 2.00 | 0.5 | ~6.0 |
Analiză:
Configurația C arată o cerere de putere semnificativ mai mare datorită sarcinii mari și vitezei mari, care afectează direct sistemul de acționare, sursa de alimentare, designul șinei și costul total. Configurația A prezintă o cerere moderată de putere, aliniată cu poziționarea sa de performanță, în timp ce Configurația B are cele mai scăzute cerințe de gestionare a energiei și termice.
4. Strategie cuprinzătoare de comparare și selecție
| Dimensiune | Config. O | Config. B | Config. C |
|---|---|---|---|
| Avantajul principal | Eficiență maximă | Cost{0}eficiente | Capacitate mare de încărcare |
| Limitări | Utilizarea vitezei{0}}pe distanțe scurte | Viteză absolută mai mică | Putere și cost ridicat |
| Utilizare tipică | Debit-înalt, linii JIT | Sisteme{0}}sensibile la buget | Auto, industrie grea |
| Focalizare de selecție | Viteză, timp takt | Cost, stabilitate | Încărcare, flexibilitate |
5. Concluzii și direcții de optimizare
Prin calculul cantitativ și analiza tehnică a trei configurații tipice RGV, acest studiu dezvăluie diferențele lor intrinseci de performanță și limitele aplicațiilor.
Nu există „cea mai bună” configurație, doar cea „cea mai potrivită”. Selecția ar trebui să se concentreze pe intensitatea logistică, caracteristicile materialelor, aspectul sistemului și rentabilitatea investiției.
Performanța RGV depinde nu numai de parametrii proprii, ci și de planeitatea șinei, algoritmii de programare, latența de comunicare și sincronizarea cu echipamentele din amonte și din aval. Sistemele RGV de mare-viteză, în special, necesită un mediu de operare foarte stabil și strategii avansate de programare.
Direcțiile viitoare de optimizare includ:
Configurare dinamică a parametrilor bazată pe încărcare și prioritatea sarcinii
Recuperarea energiei, în special pentru sistemele RGV de sarcină grea-
Întreținere predictivă folosind date privind curentul motorului, vibrațiile și temperatură
În concluzie, calculul performanței științifice și analiza parametrilor formează fundamentul proiectării și selecției de succes a sistemului RGV. Inginerii ar trebui să ia decizii în cunoștință de cauză combinând indicatorii cantitativi cu cerințele logistice specifice.
